Druga część wpisu na ten temat. Pierwsza dotyczyła modelowania triunionów na łukach w AUTOPIPE – LINK.
Rozpatrywane były cztery warianty, które dały wyniki znacznie różniące się od siebie. W każdym wariancie kształt i parametry są identyczne.

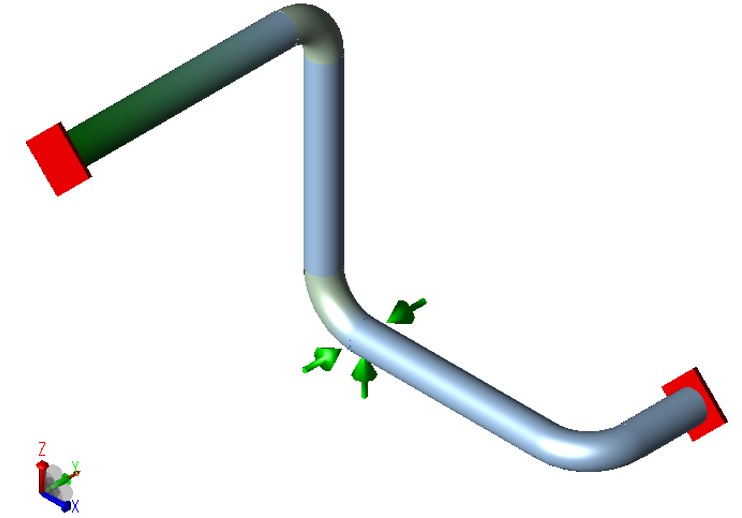

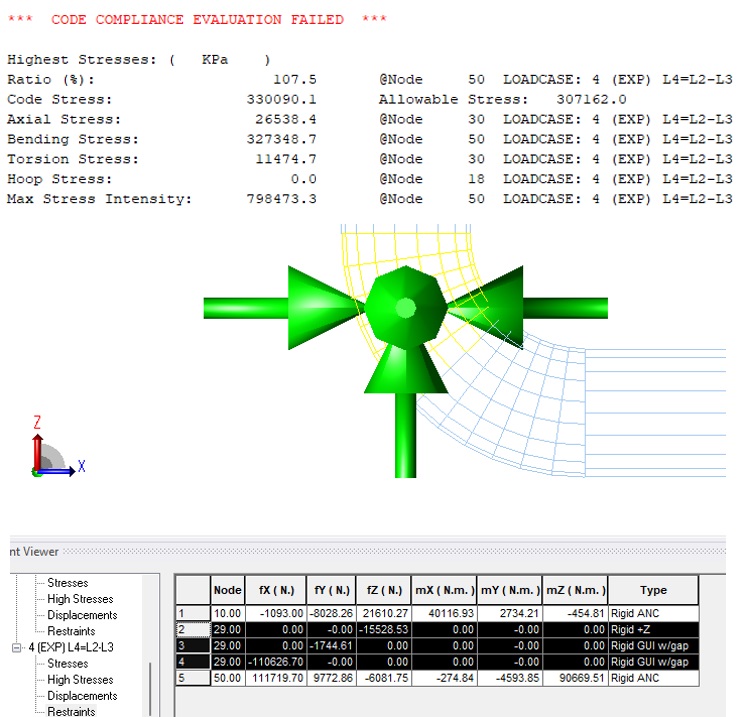

W pierwszym wariancie zamodelowano triunion od środka łuku o długości 300mm i podporę RS, LG 3mm.

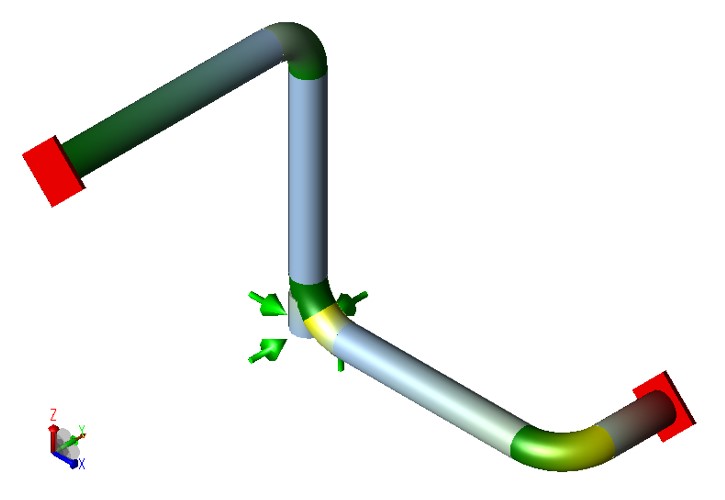

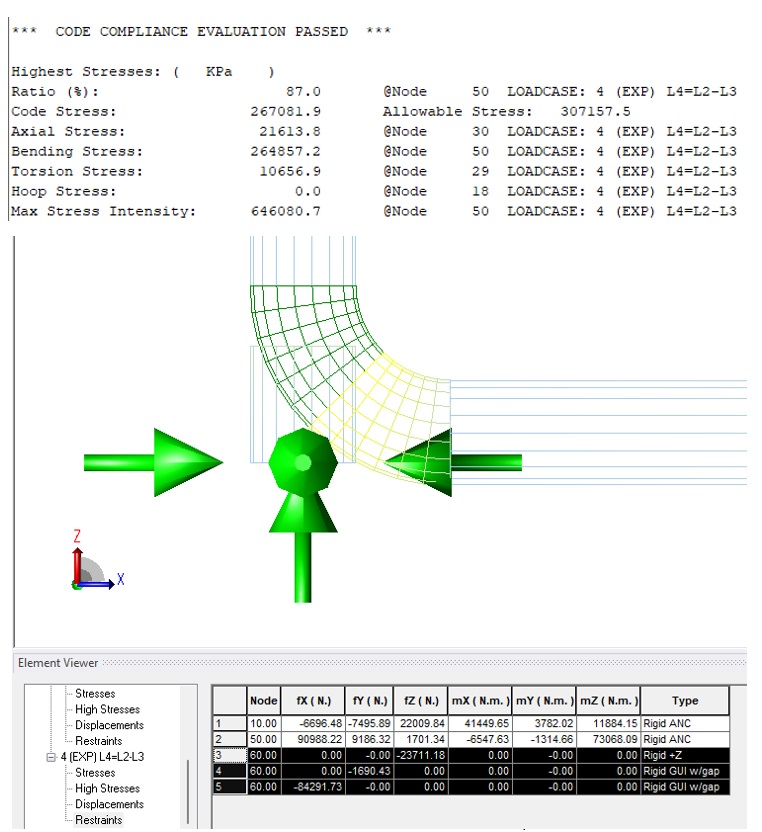

W drugim wariancie w środku łuku zastosowano podporę RS, LG 3mm.

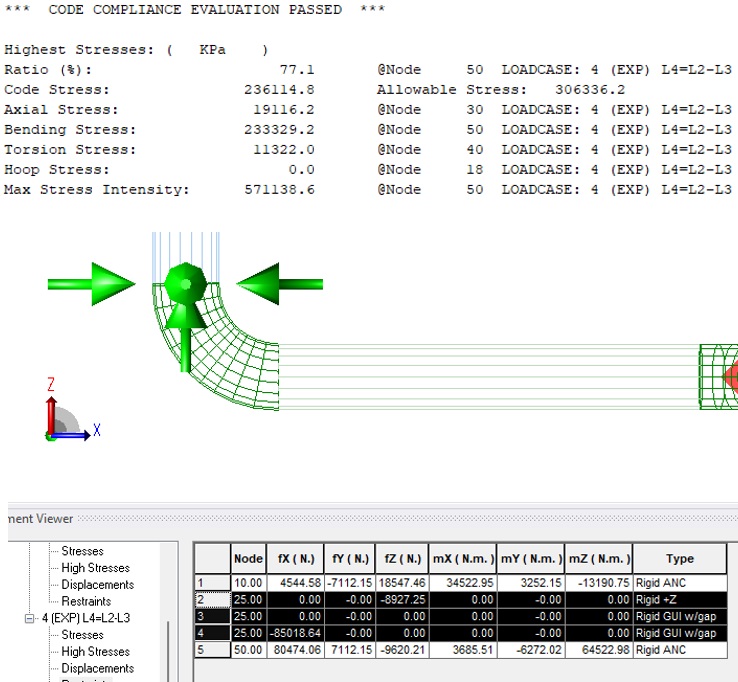

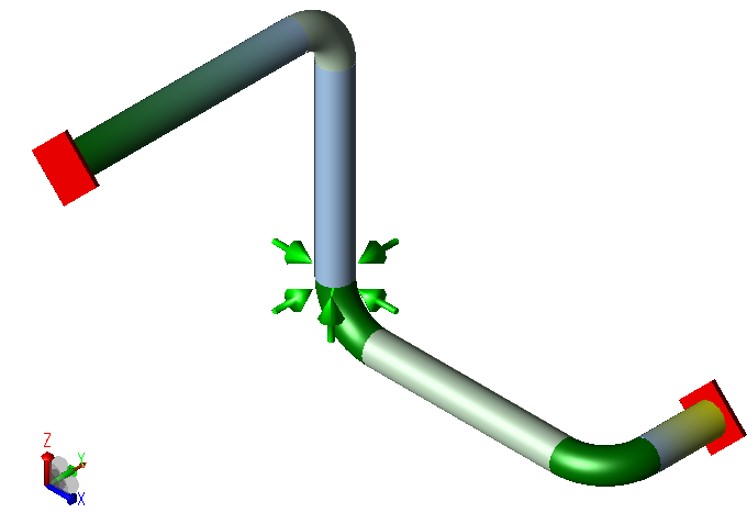

W trzecim wariancie w na początku łuku zastosowano podporę RS, LG 3mm.

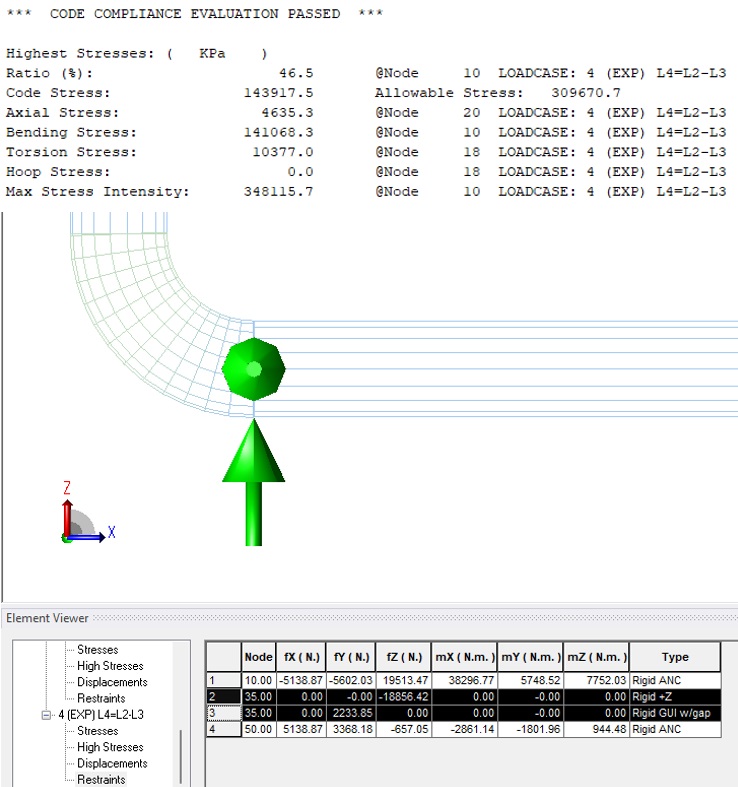

I wreszcie z czwartym wariancie na końcu łuku zastosowano podporę RS, LG 3mm.
