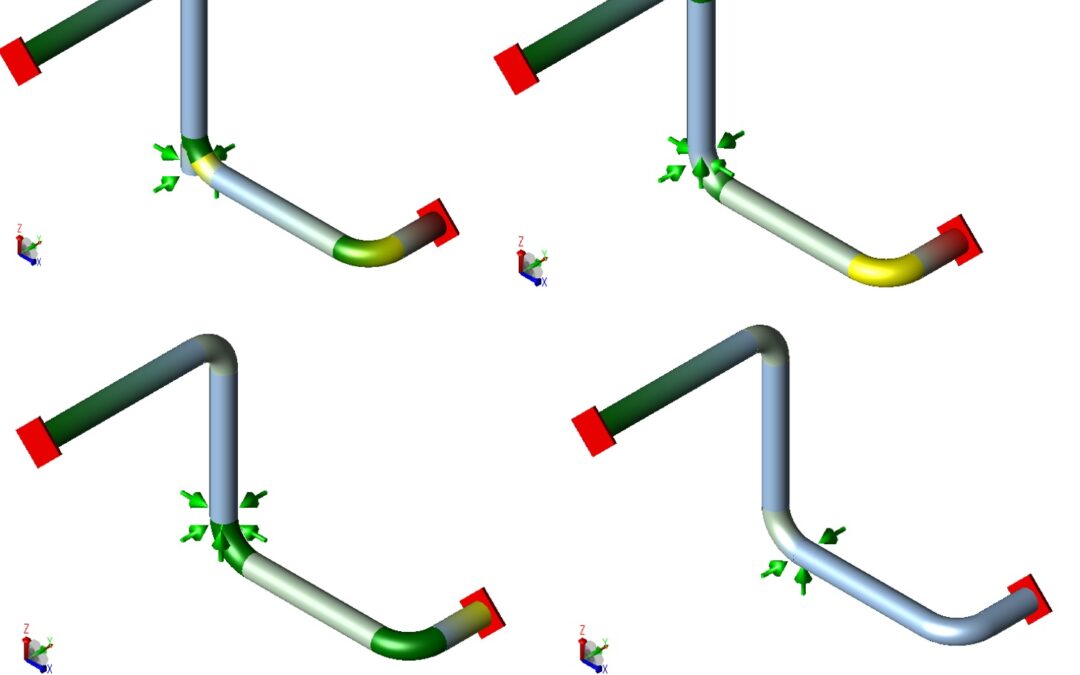

Wąskim gardłem w obliczeniach jest wytrzymałość króćców. Mam kilka obserwacji jak sobie z tym radzić. Pierwsza zasada to zwiększenie elastyczności systemu rurociągowego przez nie blokowanie przesuwu osiowego i bocznego. W takim przypadku zawsze pojawi się na króćcu...
Blog
Znajdz post
Posty
Kellog, a program
Metoda opisana przez firmę Kellog w 1941 roku była powszechnie stosowana na świecie aż do lat 80 tych, to jest gdy na rynku dostępne stały się programy oraz komputery osobiste. Zrobiłem prostą kalkulacją aby sprawdzić jaka jest dokładność metody opartej na dokładne...
Jak interpretować naprężenia trwałe
W najczęściej używanym kodzie ASME B31.3 jest napisane w 302.3.5 , że: "(c) Stresses Due to Sustained Loads, SL. The stresses due to sustained loads, SL, in any component in a piping system (see para. 320), shall not exceed Sh, where Sh is the basicallowable stress...
Rurociągi w technice nuklearnej – słowniczek pojęć cz I
Mam zamiar zrobić słowniczek podstawowych pojęć dotyczących projektowania rurociągów w sektorze nuklearnym. Zobaczymy na ile starczy mi zapału. Jedyną rodziną norm powszechnie używaną na całym świecie są kody ASME BPVC III. Poniższy opis postępowania opiera się na...
Wentylacja w strefie zagrożenia wybuchem
Byłem niedawno w fabryce, w której cała produkcja jest prowadzona w halach zagrożonych wybuchem klasy ZL 2. Załączam kilka fotek ze obserwacjami. Instalacja ma porządnie wykonane otwory rewizyjne do wprowadzenia robota do czyszczenia kanałów. Z uwagi na charakter...
Mechanika pękania w praktyce cz. I
Na wstępie zaznaczę, że jest to przykład czysto teoretyczny bo trudno sobie wyrazić istnienie ciśnienia w obiekcie cienkościennym, który ma szczelinę przez całą grubość ścianki. Nie ma nic bardziej praktycznego niż porządna teoria ! Przypuśćmy, że mamy rurociąg lub...
Caesar II 14 – Co nowego
Wyszła nowa wersja Cezarka. Co jest w niej nowego ? Wprowadzono aktualizację następujących kodów: ASME B31.1, B31.3, B31.5, B31.8, EN 13480-3:2017/A5, API 617, ASCE 7 i IBC. Dodano kod ASME B31.12 - 2019 służący do projektowania instalacji przemysłowych i rurociągów...
Zjawisko zmęczenia akustycznego – AVI
Tego typu zmęczenie jest zjawiskiem, który należy brać pod uwagę także w rurociągach, choć najczęściej jest ono kojarzone z techniką lotniczą. Dotyczy ono przed wszystkim rurociągów procesowych o dużych średnicach większych niż 250 o bardzo dużej prędkości przepływu...
Syfon wannowy jako dowód na postęp
Remontuję mieszkanie z lat 60-tych w ładnej dzielnicy Warszawy. Dziś przyszedł czas na instalacje w łazience. Chciałem zostawić piękną żeliwną wannę, której nie ma już w handlu. Aby to zrobić musiałem wyrwać żeliwny syfon, który ważył chyba z 7 kg. Syfon z PCV, który...
Obliczenia rurociągów z PVC cz. III
Przykład układu pompowni ze zbiornikiem medium. Typowe rozwiązanie z podwójnym układem pompowym. Poniżej pokazuję kilka elementów instalacji z PVC.
Obliczenia rurociągów z PVC cz. II
Na poniższym przykładzie pokazano jak niewiele trzeba aby obciążenia na króćcach zostały przekroczone. Temperatura montażu to 15C, a obliczeniowa 30C. Kod B31.3. Przy tak małej różnicy temperatur, która spowodowała wydłużenie termiczne zaledwie o 1mm, jeżeli króćce...
Karman’s vortices albo wiry Karmana
Na największej budowie petrochemicznej w Europie - Olefiny III na terenie PKN Orlen musiano zdemontować prawie natychmiast dopiero co postawną kolumnę o wysokości około 80m. Projekt i wykonanie gdzieś w Azji. Artykuł jest tutaj. Pomyślałem sobie, że zrobię symulację...
Czystość grafitu a szczelność połączenia kołnierzowego
Ten post został napisany w oparciu o materiały firmy SPETECH. Jakby ktoś kiedyś miał do czynienia z temperaturami powyżej pełzania, to stosowanie uszczelek z grafitu zanieczyszczonym siarką i fosforem, prowadzi do utlenienia się grafitu w powietrzu, więc na zewnątrz...
Punkt rozładunku bardzo łatwopalnej cieczy
Projektu rozładunku substancji niebezpiecznych przewożonych ciężarówką podlegają uzgodnieniu z inspekcją transportu drogowego. Poniżej przykład realizacji węzła rozładunku octanu etylu - cieczy skrajnie łatwopalnej. Węże ze złączkami, instrukcja rozładunku, złącze...
Obliczenia rurociągów PVC
Obliczenia wytrzymałościowe rur plastikowych mają jedną ważną cechę: bardzo niskie naprężenia dopuszczalne i bardzo wysokie wydłużenie. Jest to połączenie dwóch cech w wyjątkowo niekorzystny sposób. Poniżej instalacja z PVC podłączona do zbiornika z FRP. Króćce tego...
Izolacja aparatu dla TS=430C
Poniżej przykład projektu izolacji aparatu pracującego powyżej temperatury pełzania. Grubość ścianki to 100 mm. Zgodnie z projektem mechanicznym przyjęto temperaturę zewnętrznej powierzchni aparatu równą + 4290C. Przyjęto maksymalną możliwą grubość izolacji równą 150...
Symulacja wymiany ciepła rurociągu izolowanego
Poniżej wygląd całego modelu odcinak rury DN250 (10') z kompensacją o długości 56m. Wykonano symulację rurociągu położonego na zewnątrz na estakadzie. Temperatura pracy 350C. Izolacja to wełna mineralna o grubości 100 mm, której współczynnik przewodzenia ciepła jest...
Symulacja MES ogrzewania podłogowego
Poniżej przedstawiono symulację pracy wężownicy wodnego ogrzewania podłogowego. Temperatura zasilania +50C, powrotu +35C. Rozmiar 4x4 m, rura z PE-x 16.2, zatopiona w betonie. Spód szlichty jest izolowany. Jest to wynik połączenia dwóch modułów: Fluent i Thermal....
Nuklearna próżnia
Poniżej kilka fotek z kalkulacji nuklearnej próżni. Nacisk na dokładność modelu jest duży. Jak można sprawdzić czy model jest dobry ? Wygenerować izometryk.
Martwe strefy – utrapienie wentylacji
Symulacje przepływu powietrza pomieszczeń wykazało wystąpienie stref martwych, które pokazano na poniższym rysunku. W tych miejscach wystąpi brak wentylacji. Zgromadzone w tych miejscach gazy oraz dym nie zostaną usunięte. To pokazuje, że rozdział powietrza jest...
